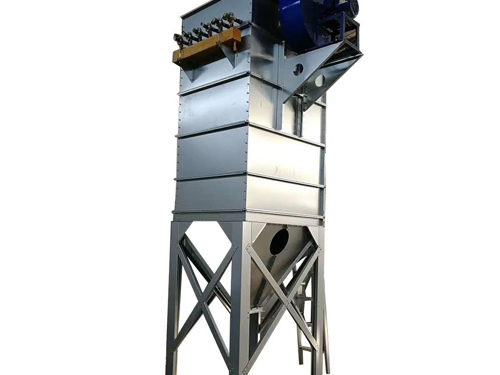

木工除塵器主要由灰斗、過濾室、凈氣室、支架、提升閥、噴吹清灰裝置等部分組成。工作時，含塵氣體由風道進入灰斗。大顆粒的粉塵直接落入灰斗底部，較小的粉塵隨氣流轉折向上進入過濾室，并被阻留在濾袋外表面，凈化了的煙氣進入袋內，并經袋口和凈氣室進入出風倒，由排風口排出。隨著過濾的不斷進行，濾袋外表面的粉塵不斷增加，設備阻力隨之上升。當設備阻力上升到   值時，應進行清灰操作，   濾袋表面的積灰。木工除塵器是由旋風筒體，集灰斗和蝸殼(或集風帽)三部分組成，按筒體個數區分，有單筒，雙筒，三筒，六筒等五種組合，每種組合有兩種出風形式：Ⅰ型水平出風和Ⅱ型（上部出風），對于Ⅰ型雙筒組合者，另有正中進出風和旁側進出風兩種組合形式，Ⅰ型單筒和三筒只有旁側時出風一種形式，四筒和六筒組合則只有正中進出風形式，對于二型各種組合，可采用上述Ⅰ型中的任意一種進風位置，該種除塵設備具有阻力小，除塵，處理風量大，性能穩定，占地面積小結構簡單，實用廉價等特點，適用于各種機械加工，冶金建材，礦山采掘的粉塵粗、中級凈化。

木工除塵器結構特點

木工除塵器結構簡單，易于制造、安裝和維護管理，大多用來去除.3μm以上的粒子，并聯的多管旋風除塵器裝置對3μm的粒子也具有90～的除塵效率。木器除塵設備投資和操作費用都較低，已廣泛用來從氣流中分離固體和液體粒子，或從業體重分離固體粒子。在普通操作條件下，作用于粒子上的離心力是重力的5～2500倍，所以旋風除塵器的效率顯著高于重力沉降室。除沉機理是使含塵氣流作旋   動，借助于離心力降塵粒從氣流中分離并捕集于器壁，再借助重力作用使塵粒落入灰斗。旋風除塵器由筒體、錐體和進、排氣管等組成，結構簡單，易于制造、安裝和維護管理，木器除塵已廣泛用來從氣流中分離固體和液體粒子，或從液體中分離固體粒子。

木工除塵器的優點

產品采用后置式風機負壓抽風，效率   高，吸力好。

創新   新式旋風除塵，降低風阻，提效率。

施工簡單。

若工廠工藝流程有改變時設備可以靈活移動，滿足生產需要。

設備尺寸：筒體φ1100高3000MM占地面積小。⑥因?yàn)楸苊饬送两?，減少了管道，以鋅做風管，投資成本比   除塵大為減少，與15kw→18個吸口的   除塵設備比較，本設計節約28%以上。
